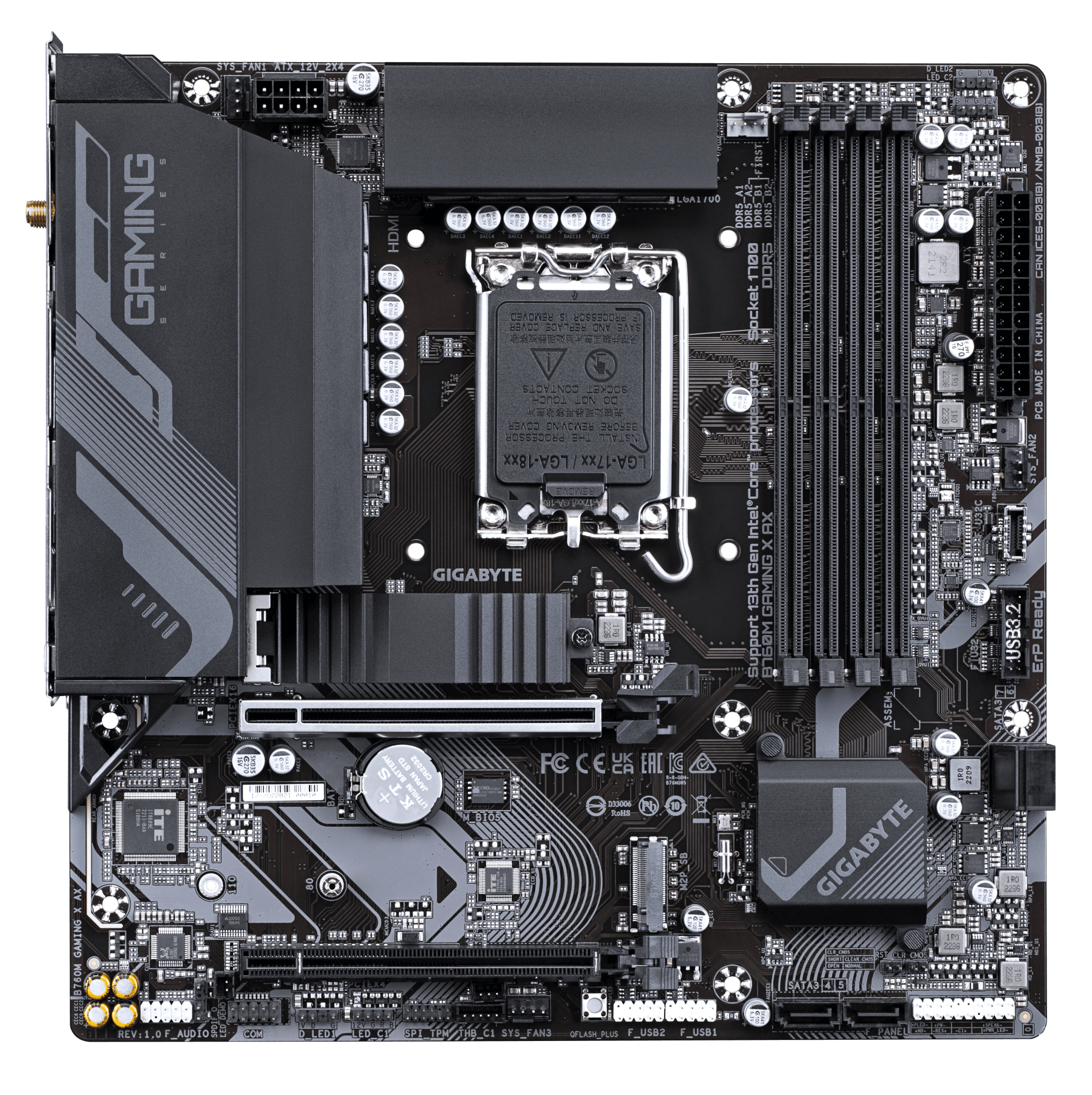

GIGABYTE B760M GAMING X AX
ハイブリッド8+1+1VRM設計、Wi-Fi機能搭載
アドバンテージサーマルソリューション
- Intel Socket LGA 1700：第14 & 13世代プロセッサー対応
- 圧倒性能：Hybrid 8+1+1 デジタル電源フェーズ設計
- Dual Channel DDR5：4 スロット搭載 (XMP 対応)
- 次世代高速ストレージ：2*PCIe 4.0 x4 M.2 コネクタ
- EZ-Latch：クイックリリース付 PCIe x16 スロット
- 高速ネットワーク：2.5 GbE + GbE 有線 Dual LAN
- 充実した接続性：リア USB-C 10Gb/s, DP, HDMI
- Smart Fan 6
- Q-Flash Plus
JANコード: 0889523036020
- 説明
説明
説明
特徴
仕様
特徴
概要
性能
放熱
接続性
独自機能
超耐久
性能
接続性
1
8 Solid Pin CPU Power Connector
2
Advanced Thermal Design
- Fully Covered MOSFET Heatsinks
- Thermal Conductivity Pad
- M.2 Connector with Thermal Guard
- Integrated I/O Shield
3
Full PCI Express 4.0 Design
- 1*PCIe 4.0 x16 Slot
- 2*PCIe 4.0 x4 M.2 Connector with One Thermal Guard
4
8+1+1 Phases Hybrid Digital VRM Design
- 60A DrMOS
- PCIe 4.0 Ready PCB
- Premium Choke and Capacitor
5
Support 13th and 12th Gen. Intel® Core™ Processors
6
Dual Channel DDR5, 4 DIMMs
7
Front USB 3.2 Gen 2 Type-C® for Connecting Devices
8
PCIe EZ-Latch
9
Q-FLASH Plus Onboard Button
1
Wi-Fi 6E 802.11ax
2
HDMI
3
DisplayPort
5
2.5GbE LAN
5
Hi-Fi Audio
- 8-ch HD Audio
- Audio Noise Guard
- High-End Audio Capacitors
6
RGB FUSION
- 2*Addressable LED Header
- 2*RGB LED Header
7
Front USB 3.2 Gen 2 Type-C® for Connecting Devices
8
4*SATA 6Gb/s
Hybrid デジタル電源設計
PCIe 4.0 設計
高性能 DDR5
2連 PCIe 4.0 x4 M.2
PerfDrive
圧倒的性能
急速に変化するテクノロジーの中で、GIGABYTE は常に最新のトレンドに従い、先進的な機能と最新のテクノロジーをお客様に提供します。 GIGABYTE マザーボードは、アップグレードされたパワーソリューション、最新のストレージ規格、優れた接続性を備え、ゲームに最適化されたパフォーマンスを可能にします。
GIGABYTE GAMING シリーズのマザーボードは、Intel CPU のターボブースト性能を最大限に引き出すために、最高の電源設計と最高品質の部品を採用しています。
マルチコア CPU の性能をフルに発揮
CPU 内蔵 GPU 用
CPU 接続 PCIe レーン & メモリコントローラに安定した電力を供給
* DrMOS adopted only on Vcore / VGT.
1. PCIe 4.0 M.2 スロット
2. PCIe 4.0 x16 スロット
* イメージ画像です。
GIGABYTE B760 マザーボードは、現在の PCIe 3.0 デバイスよりも2倍の帯域幅が予想される、今後の PCIe 4.0 デバイスで動作する準備ができています。 高速に到達し、良好な信号完全性を維持するために、GIGABYTE R&D は低インピーダンス基板を使用して最大の性能を提供します。
DDR5 Overclocking Up to 7600 and Beyond*
GIGABYTE は、7600+ の高速プロファイルとの適切な互換性を保証する、テストおよび実証済みのプラットフォームを提供しています。 このパフォーマンスの向上を達成するためには、ユーザーのメモリモジュールが XMP 対応であること、および GIGABYTE マザーボード上で XMP 機能が有効になっていることを確認する必要があります。
*XMP プロファイルのサポートは、ハードウェア構成やメモリモジュールによって異なります。 検証済みメモリ対応一覧表をご覧ください。 製品の機能はモデル毎に異なります。
Unlock DDR5 Voltage
DDR4
DDR4 voltage is managed by MB with wide range
Native DDR5
Secure Mode
MB provides fixed 5V to Native DDR5 memory and built-in PMIC outputs locked 1.1v to memory
IC.
GIGABYTE Exclusive DDR5 Circuit Design
Programmable Mode
GIGABYTE’s exclusive design unlocks Native DDR5 PMIC secure mode into programmable mode and
control
Native DDR5 voltage with wide range.
- • GIGABYTE exclusive circuit design unlocks Native DDR5 voltage control
- • Transforms Native DDR5 memory module to Overclocked DDR5 memory
- • Increases DDR5 memory overclocking performance and capability
- • Supports all PMIC vendors for maximum compatibility
* Memory overclocking capabiblity will vary based on users’ hardware configuration
1. Shielded Memory Routing
All memory routing is under the PCB inner layer shielded by a large ground layer to protect from external interference.
2. Impedance Optimized Topology
By optimizing memory trace width, length and style from HPC simulation to actual implementation, overall impedance is lowered between CPU memory controller and memory modules to achieve higher DDR5 speed.
3. Low Signal Loss PCB
Server grade mid-loss or low-loss PCB material is chosen to lower signal loss inside PCB and maintain DDR5 high speed signal transmission.
DDR5 Auto Booster
Automatically Boost the Native DDR5 frequency to 5000MHz while the system is under heavy loading by a single click.
DDR5 Memory Upgrade
GIGABYTE BIOS offers pre-defined and retrievable profiles for users to get
higher
performance easily. The profiles are based on a database that is created by
checking
each memory IC and PMIC vendors to optimize the modules to unleash their
full
potential. This is a time saving feature to manually configure overclocked
DDR5
memory kits.
- Instantly upgrade memory performance
- Overclock Native and XMP 3.0 DDR5 memory to higher frequency easily
- No need to input dozens of memory parameters such as clock, voltage and timings
- Built-in wide variety pre-tuned profiles database for different memory IC vendors
*DDR5 MEMORY UPGRADE involves DDR5 memory overclocking,
overclocking capability depends on users’ hardware configuration
overclocking capability depends on users’ hardware configuration
XMP 3.0 User Profile
Define and create your own SPD profile into Native and XMP 3.0 memory modules or apply the pre-tuned profiles to XMP 3.0 User Profile. Two user-defined profiles can be saved, loaded either locally or from/to an external storage device.
• Two empty SPD profiles can be defined by users and carry to next computer
• Transfer DDR5 XMP Booster profiles into XMP 3.0 User Profiles
• Quick memory performance simulation based on user input clock and timing parameters
• Profile save and load function to share your memory parameters online
• Two empty SPD profiles can be defined by users and carry to next computer
• Transfer DDR5 XMP Booster profiles into XMP 3.0 User Profiles
• Quick memory performance simulation based on user input clock and timing parameters
• Profile save and load function to share your memory parameters online
SPD Re-defined or
retrieve from database
retrieve from database
Performance
Simulation
Simulation
Save/Load Profile
Overclocked
Performance
Performance
Profile Clearance
2連 PCIe 4.0 x4 M.2
GIGABYTE マザーボードは、システムのポテンシャルを最大限に引き出したいエンスージアストに M.2 テクノロジーを提供することに重点を置いています。
* イメージ画像です。
GIGABYTE PerfDrive
PerfDrive は GIGABYTE 独自の BIOS 設定であり、第13世代の Intel Core プロセッサーの使用時に、ユーザーが必要に応じてパフォーマンス、消費電力、温度のバランスを容易に調整できるようにするものです。
Max Turbo
Optimization
Spec Enhance
E-Core™ Disable
Max Turbo 設定では、Intel 第13世代 Core CPU を 最大ターボブーストで動作させることができます。
The Optimization mode enables Intel® 13th Gen. Core™ CPU to balance between high performance and low temperature.
The Spec Enhance mode enables Intel® 13th Gen. Core™ CPU to run at high performance under a lower temperature setting.
The E-Core™ Disable mode allocates CPU resources to P-core exclusively to boost its gaming performance, while diminishing the overall power consumption of processors.
* マザーボードや CPU の仕様により、機能・性能は異なります。イメージ画像です。
大型電源用ヒートシンク
M.2 Thermal Guard
Smart Fan 6
優れた放熱設計
GIGABYTE マザーボードは、革新的で最適化された放熱設計により、CPU、チップセット、SSD の安定性と高負荷下での低温度動作を可能にします。
2. 本格的なワンピース構造
TMOS は真のシングルピース・ヒートシンクです。その設計と広い表面積は、競合他社のマルチピース・ヒートシンクに対して、冷却性能を飛躍的に向上させます。
3. マルチカット設計
TMOS は、ヒートシンク上に複数のチャンネルとインレットを備えています。この設計により、空気の流れを確保することができ、熱伝達性能の大幅な向上につながります。
M.2 Thermal Guard
耐久性を考慮し、GIGABYTE は M.2 SSD デバイスのための高効率なサーマル・ソリューションを提供します。 M.2 Thermal Guard は、問題となる前に放熱させることで、高速 M.2 SSD のスロットリングやボトルネックを防ぎます。
温度上昇に伴うサーマルスロットリング
SMART FAN 6
Smart Fan 6 には、ゲーミング PC が涼しく静かでありながらパフォーマンスを維持できる、独自の冷却機能がいくつか含まれています。 複数のファンヘッダーが PWM/DC ファンとポンプをサポートし、ユーザーは直感的なユーザーインターフェイスを介して、ボード上の異なる温度センサーに基づいて各ファンカーブを簡単に定義できます。
冷却機能
- 高出力対応
- 精密制御
- デュアルカーブモード
- ファンストップ
各ファンヘッダーは PWM および DC ファンと水冷ポンプをサポートし、過電流保護機能を備えた最大 24W (12V x 2A) 供給可能
複数の温度/ファン速度制御ポイントで正確なファンカーブを実現
さまざまなユーザーシナリオに対応するスロープ/階段デュアルモード
ファンはユーザーの指定した温度点以下で完全に停止
PWM/DC ファンヘッダ
内部温度センサー
Smart Fan 6 BIOS UI
1
Improve fan curve UI
We increase control points from 5 to 7 and larger fan speed graph for
precise
and easier fan curve
control.
2
Slope/Stair dual graph mode
Fan curve can be quickly switch with Slope and Stair modes for different
user
scenario. Slope is
traditional and
intuitive linear fan speed curve. With newly added Stair non-linear
mode, fan
keeps at same speed
between specified
temperature interval.
3
Manual Input
For advanced users, we provide fan speed manual input for more precise
control.
4
EZ Tuning
Use can place 4 EZ Tuning points at rough temperature/fan speed, and
Smart Fan 6
can quickly generate a
fan curve.
5
Fan curve profile
Fan curve profile can be saved in BIOS ROM, profile will be kept after
updating
BIOS.
Note: The picture is for reference and may vary by model.
802.11ax Wi-Fi 6E
2.5GbE LAN
フロント USB-C 10Gb/s
オーディオ
GIGABYTE マザーボードは、次世代ネットワーク、ストレージによる高速データ転送で、究極の接続体験を提供します
802.11ax Wi-Fi 6E
最新のワイヤレスソリューション 802.11ax Wi-Fi 6E は、新しい専用の 6GHz 帯で、ギガビットワイヤレス性能を実現し、スムーズなビデオストリーミング、より良いゲーム体験を提供し、接続不良が少なく、最大 2.4Gbps の速度が出ます。 さらに、Bluetooth 5 は、BT 4.2 の4倍の通信距離と高速通信を提供します。
Benefit of Wi-Fi 6E
- 1. 6GHz バンド帯による高速通信
- 2. 802.11ac 1×1 比で5.5倍のスループット *
- 3. 4倍のネットワーク容量
- 4. ネットワーク効率向上によるユーザー体験の向上
Wi-Fi 6E bring you the Ultimate VR experience!
Wi-Fi 6E brings faster Wi-Fi speeds, lower latency, and better battery life for VR devices, which means streaming VR games wirelessly from your PC to your VR device offers a lot smoother and has higher quality video.
Wi-Fi 6E compared to Wi-Fi 5 provide…
40% faster speed for smoother gaming/streaming experience
50% higher resolution for video game related content
Better battery life for VR devices
Wi-Fi 6E compared to Wi-Fi 5 provide…
40% faster speed for smoother gaming/streaming experience
50% higher resolution for video game related content
Better battery life for VR devices
Wi-Fi 6E Advantage
Spectrum congestion is huge problem in current Wi-Fi environment nowadays
because too
many
devices all use
existing 2.4GHz and 5GHz spectrum, and it cause unreliable connection
and slower
speed.
Wi-Fi 6E is extended standard to Wi-Fi 6, and it use dedicated 6GHz band
that it
provides not only
brand new frequency to
transfer data,
but also spacious spectrum for future more devices. With Wi-Fi 6E, users
can enjoy
faster
connection and stronger signal
than before.
First adopter on 2.5GbE LAN onboard
高速接続可能
フロント USB 3.2 Gen 2 Type-C
USB Type-C は、10Gb/s 転送速度を実現する USB 3.2 Gen.2 サポートなど、便利な機能を満載した新しいリバーシブルコネクタです。
高音質音響コンデンサ
GIGABYTE マザーボードはハイエンド・オーディオ・コンデンサを使用しています。これらの高品質コンデンサは、高解像度と高忠実度のオーディオを提供し、ゲーマーに最もリアルなサウンド効果を提供するのに役立ちます。
オーディオ・ノイズガード
GIGABYTE マザーボードは、基板の敏感なアナログ・オーディオコンポーネントを基板レベルでの潜在的なノイズ汚染から本質的に分離するオーディオ・ノイズガードを備えています。
UEFI BIOS
GIGABYTE Control Center
新UI
CPU 周波数、メモリ、ストレージ、ファンなど、ハードウェアの重要な情報を1ページにまとめて表示する「EASY MODE」を新たに搭載しました。
お気に入り
よく使う項目をお気に入りメニューに登録し、素早くアクセスできるようにします。
ストレージ情報
SATA、PCIE、M.2 インターフェースなど、あらゆるストレージ情報を表示します。
変更履歴
BIOS を保存して終了する前に、すべての変更点をリストアップします。全体の設定変更をすばやく確認できます
直感的な負荷曲線
ロードライン校正の各設定を、直感的な曲線グラフで明確に表示します。
GIGABYTE CONTROL CENTER (GCC) は、対応する GIGABYTE 製品の統合ソフトウェアです。 直感的なユーザーインターフェースで、すべての重要な機能をコントロールすることができます。
- 対応する GIGABYTE 製品の統一ソフトウェア・プラットフォーム
- 直感的なユーザーインターフェースで使いやすさを実現
- 搭載されたハードウェア用にモジュール化された制御
- システムを最新の状態に保ち、将来の製品に対応するための自動更新機能
容易にDIY
Q-Flash Plus
PCIe EZ-Latch
ラッチ機構を利用して、PCIe スロットからグラフィックスカードを簡単に取り外すことができます。
* イメージ画像です。
Q-Flash Plus
CPU、メモリ、グラフィックカードをインストールすることなく、簡単に BIOS をアップデートできます。
GIGABYTE Q-Flash Plusを使えば、CPU やメモリ、グラフィックカードのインストールや BIOS メニューに入ることなく、BIOS を更新することができます。 USB フラッシュドライブに新しい BIOS ファイルをダウンロード、解凍して (gigabyte.bin に改名し) 保存し、専用の Q-Flash Plus ボタンを押すだけで、すぐに更新することができます。
ステップ 1.
24 ピンと 8 ピン電源ケーブルをマザーボードに接続。
ステップ 2.
マザーボード BIOS ファイルをダウンロードし、「gigabyte.bin」に改名して USB フラッシュドライブに保存し、Q-Flash USB ポートに接続。
ステップ 3
Q-Flash Plus ボタンを押すと、マザーボードが自動的に BIOS 更新を開始。
仕様
| 製品名 | GIGABYTE B760M GAMING X AX |
| 対応ソケット | LGA1700 |
| 対応CPU | 第14 & 13& 12 世代 Intel® Core™、Pentium® Gold、Celeron® プロセッサー L3 cache varies with CPU |
| 搭載チップセット | intel B760 Express |
| メモリスロット | 4 x DDR5 DIMM |
| 対応メモリスピード | DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s メモリモジュール |
| メモリスロット最大搭載容量 | 最大192GB（48GB x4） |
| メモリチャンネルアーキテクチャー | デュアルチャンネル |
| 対応メモリプロファイルタイプ | XMP |
| ECCメモリ対応 | ECC Un-buffered DIMM 1Rx8/2Rx8 メモリモジュール (non-ECC モード作動) non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 メモリモジュール |
| グラフィックス出力機能 | Integrated Graphics Processor-Intel® HD Graphics support: 1 x DisplayPort, supporting a maximum resolution of 4096×2304@60 Hz * Support for DisplayPort 1.2 version and HDCP 2.3 1 x HDMI port, supporting a maximum resolution of 4096×2160@60 Hz * Support for HDMI 2.1 version and HDCP 2.3. ** Support native HDMI 2.1 TMDS compatible ports. (Graphics specifications may vary depending on CPU support.) |
| 拡張スロット | CPU: – 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 (PCIEX16) * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.Chipset: – 1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x4 (PCIEX4) – 1 x PCI Express x1 slot, supporting PCIe 3.0 and running at x1 – 1 x PCI slot – 1 x M.2 Socket 1 connector for an Intel® CNVi wireless module (M2_WIFI) |
| マルチGPU対応 | － |
| オーディオ機能 | Realtek® Audio CODEC High Definition Audio 2/4/5.1/7.1-channel * You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings. Support for S/PDIF Out |
| ストレージ機能 | CPU: 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)Chipset: 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB) 4 x SATA 6Gb/s connectors RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices |
| USBポート | Chipset: 1 x USB Type-C® port with USB 3.2 Gen 2 support, available through the internal USB header 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header) 1 x USB 2.0/1.1 port on the back panelChipset+2 USB 2.0 Hubs: 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers) |
| ネットワーク機能 | Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps) |
| 無線ネットワーク機能 | Wi-Fi 6E WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands BLUETOOTH 5.3 Support for 11ax 160MHz wireless standard (Actual data rate may vary depending on environment and equipment.) |

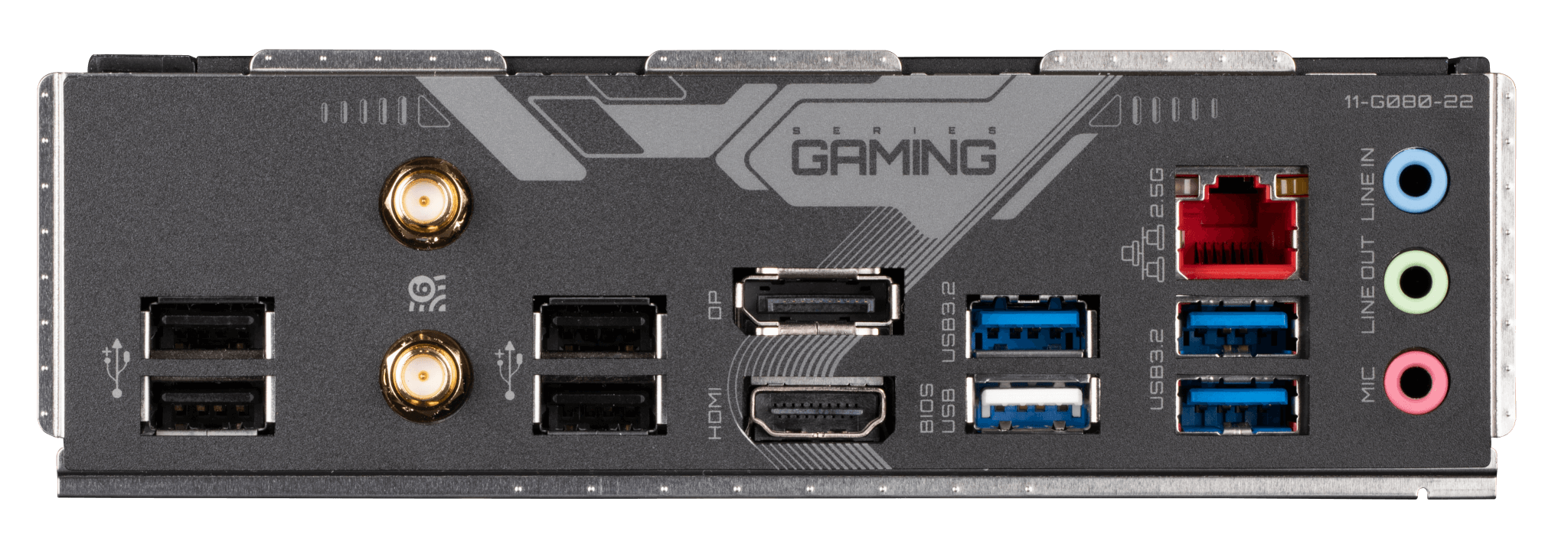

| バックパネルポート | 3 x USB 3.2 Gen 1 ports 5 x USB 2.0/1.1 ports 2 x SMA antenna connectors (2T2R) 1 x HDMI 2.0 port 1 x DisplayPort 1 x RJ-45 port 3 x audio jacks |
| 対応OS | Windows 11 64bit Windows 10 64bit |
| フォームファクター | Micro ATX（24.4 x 22.5 cm） |
| 型番 | B760M GAMING X AX |
| JANコード | 0889523036020 |
| 製品コード | MB6485 |
| 発売時期 | 2024年5月（予定） |
※記載された製品名、社名等は各社の商標または登録商標です。
※仕様、外観など改良のため、予告なく変更する場合があります。
※製品に付属・対応する各種ソフトウェアがある場合、予告なく提供を終了することがあります。提供が終了された各種ソフトウェアについての問い合わせにはお応えできない場合がありますので予めご了承ください。
