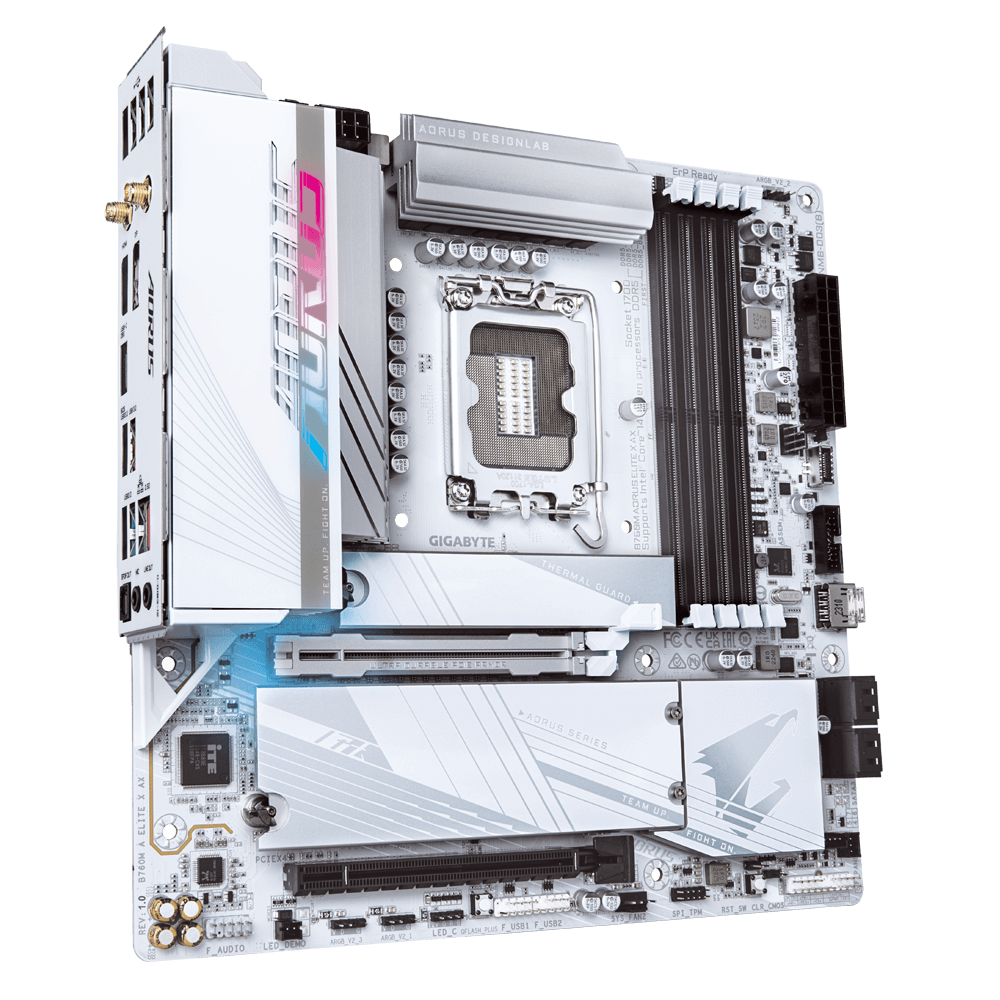

GIGABYTE B760M AORUS ELITE X AX - 画像 (1)

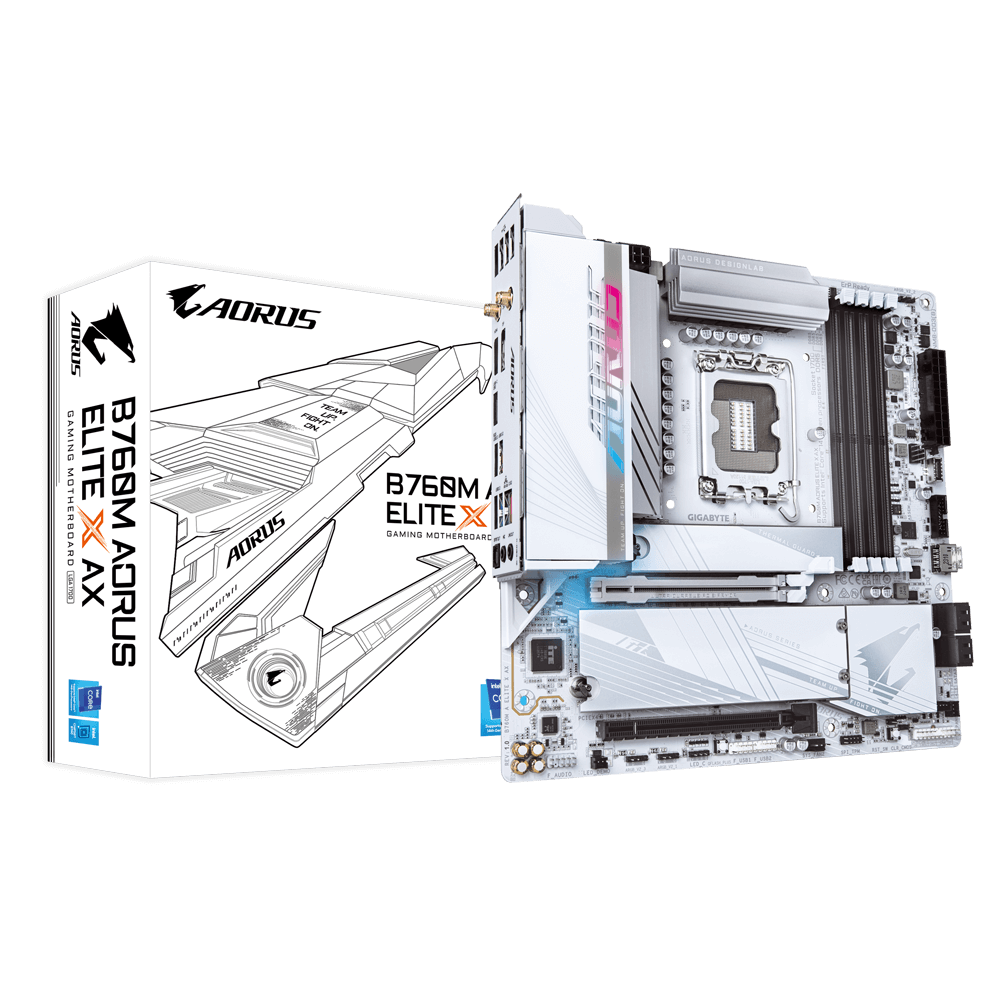

GIGABYTE B760M AORUS ELITE X AX - 画像 (2)
GIGABYTE B760M AORUS ELITE X AX - 画像 (3)
GIGABYTE B760M AORUS ELITE X AX - 画像 (4)

GIGABYTE B760M AORUS ELITE X AX

GIGABYTE Z790 AORUS ELITE X AX
TRX50 AERO D

“X” は次世代を意味します！ AORUS “X” シリーズ マザーボードは、次世代 Intel Core プロセッサー向けに開発された最もパワフルなプラットフォームです。DDR5 メモリ対応、DIY フレンドリー設計、ユーザー中心で再設計

  • 第 14 & 13 世代 Intel Core プロセッサー対応
  • 14+1+1 デジタル Twin 電源フェーズ設計
  • Dual Channel DDR5：4 スロット搭載 (XMP 対応)
  • PCIe UD Slot X： 従来の約10倍強度を有する PCIe 5.0 x16 スロット
  • EZ-Latch Click：ネジ不要 M.2 ヒートシンク
  • EZ-Latch Plus：クイックリリース付 M.2 スロット
  • Sensor Panel Link：オンボード・ビデオ・ポートにより、ケース内パネルのセットアップが容易
  • UC BIOS：より使い易くなった UEFI BIOS 画面
  • 高速ストレージ：2*PCIe 4.0 x4 M.2 コネクタ
  • 優れた放熱性：VRM 用 Thermal Armor Advanced & M.2 Thermal Guard ヒートシンク
  • 高速ネットワーク：2.5 GbE 有線 LAN & Wi-Fi 6E
  • 充実した接続性：DP, フロント USB-C 10Gb/s, リア USB-C 20Gb/s
  • オーディオ：高音質オーディオ・コンデンサ

型番: B760M A ELITE X AX

JANコード: 0889523039946


メーカー製品ページ 高解像度画像ダウンロード
商品コード: MB6292 カテゴリー: , ,

説明

製品名 GIGABYTE B760M AORUS ELITE X AX
対応ソケット LGA1700
対応CPU 第12 & 13世代 インテル® Core™ プロセッサー
搭載チップセット intel B760 Express
メモリスロット 4 x DDR4 DIMM
対応メモリスピード DDR4 5333(O.C.) / 5133(O.C.) / 5000(O.C.) / 4933(O.C.) / 4800(O.C.) / 4700(O.C.) / 4600(O.C.) / 4500(O.C.) / 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MT/s メモリモジュール
メモリスロット最大搭載容量 最大128GB（32GBx4）
メモリチャンネルアーキテクチャー デュアルチャンネル
対応メモリプロファイルタイプ XMP
ECCメモリ対応 ECC Un-buffered DIMM 1Rx8/2Rx8 メモリモジュール (non-ECC モード作動)
non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 メモリモジュール
グラフィックス出力機能 Intntegrated Graphics Processor-Intel® HD Graphics support:
1 x HDMI port, supporting a maximum resolution of 4096×2160@60 Hz
* Support for HDMI 2.0 version and HDCP 2.3.
1 x DisplayPort, supporting a maximum resolution of 4096×2304@60 Hz
* Support for DisplayPort 1.2 version and HDCP 2.3
(Graphics specifications may vary depending on CPU support.)
拡張スロット CPU:
1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 (PCIEX16)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
Chipset:
1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4)
マルチGPU対応 AMD CrossFireX™ technology
オーディオ機能 Realtek® Audio CODEC
High Definition Audio
2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
Support for S/PDIF Out
ストレージ機能 CPU:
1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
Chipset:
1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
4 x SATA 6Gb/s connectors
RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices
USBポート Chipset:
1 x USB Type-C® port on the back panel, with USB 3.2 Gen 2×2 support
1 x USB Type-C® port with USB 3.2 Gen 2 support, available through the internal USB header
1 x USB 3.2 Gen 2 Type-A port (red) on the back panel
1 x USB 3.2 Gen 1 port on the back panel
4 x USB 2.0/1.1 ports available through the internal USB headers
Chipset+USB 3.2 Gen 1 Hub:
4 x USB 3.2 Gen 1 ports (2 ports on the back panel, 2 ports available through the internal USB header)
Chipset+USB 2.0 Hub:
4 x USB 2.0/1.1 ports on the back panel
ネットワーク機能
無線ネットワーク機能 Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.0)
WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
BLUETOOTH 5.3
Support for 11ax 160MHz wireless standard
Intel® Wi-Fi 6E AX211 (For PCB rev. 1.1)
WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
BLUETOOTH 5.3
Support for 11ax 160MHz wireless standard
(Actual data rate may vary depending on environment and equipment.)

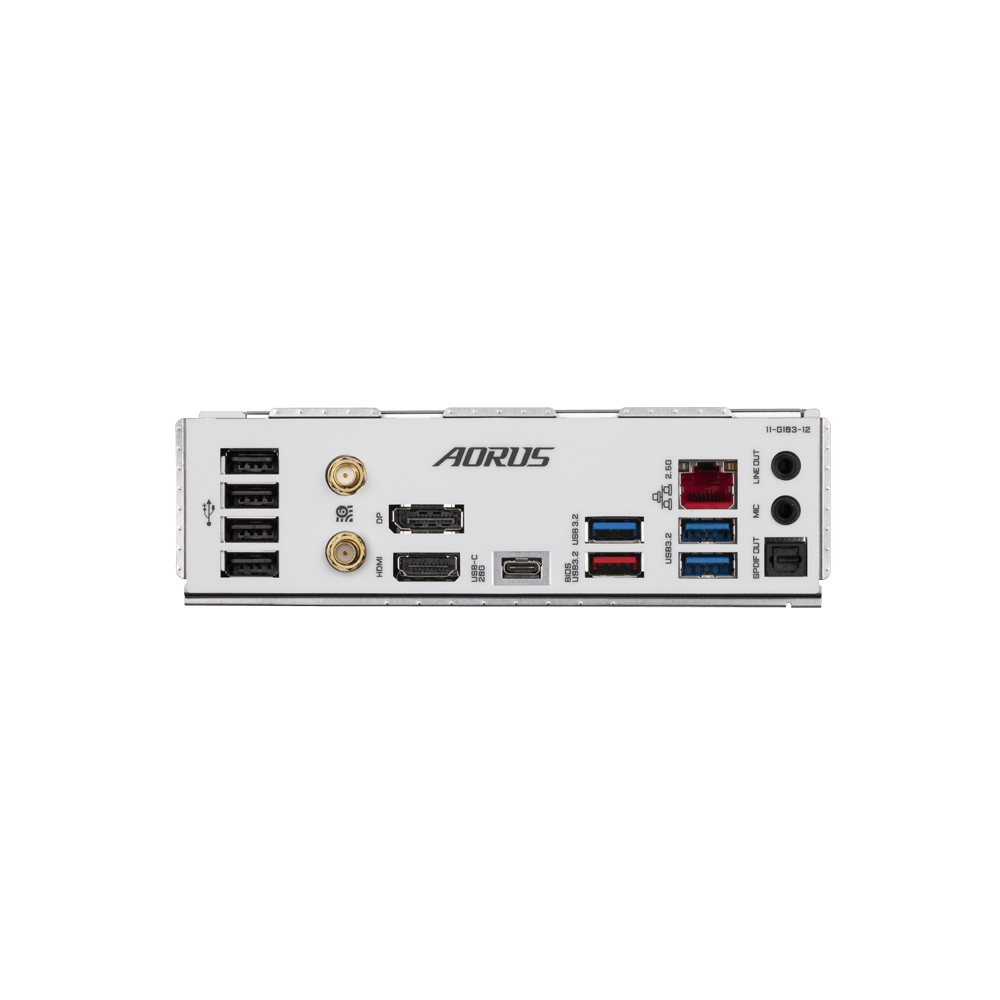

バックパネルポート 2 x SMA antenna connectors (2T2R)
1 x USB Type-C® port, with USB 3.2 Gen 2×2 support
1 x USB 3.2 Gen 2 Type-A port (red)
3 x USB 3.2 Gen 1 ports
4 x USB 2.0/1.1 ports
1 x HDMI port
1 x DisplayPort
1 x RJ-45 port
1 x optical S/PDIF Out connector
2 x audio jacks
対応OS Windows 11 64bit
Windows 10 64bit
フォームファクター m-ATX（244mm x 244mm）
型番 B760M AORUS ELITE X AX
JANコード 0889523039946
製品コード MB6292
発売時期 2023年 11月2日

※記載された製品名、社名等は各社の商標または登録商標です。
※仕様、外観など改良のため、予告なく変更する場合があります。
※製品に付属・対応する各種ソフトウェアがある場合、予告なく提供を終了することがあります。提供が終了された各種ソフトウェアについての問い合わせにはお応えできない場合がありますので予めご了承ください。
