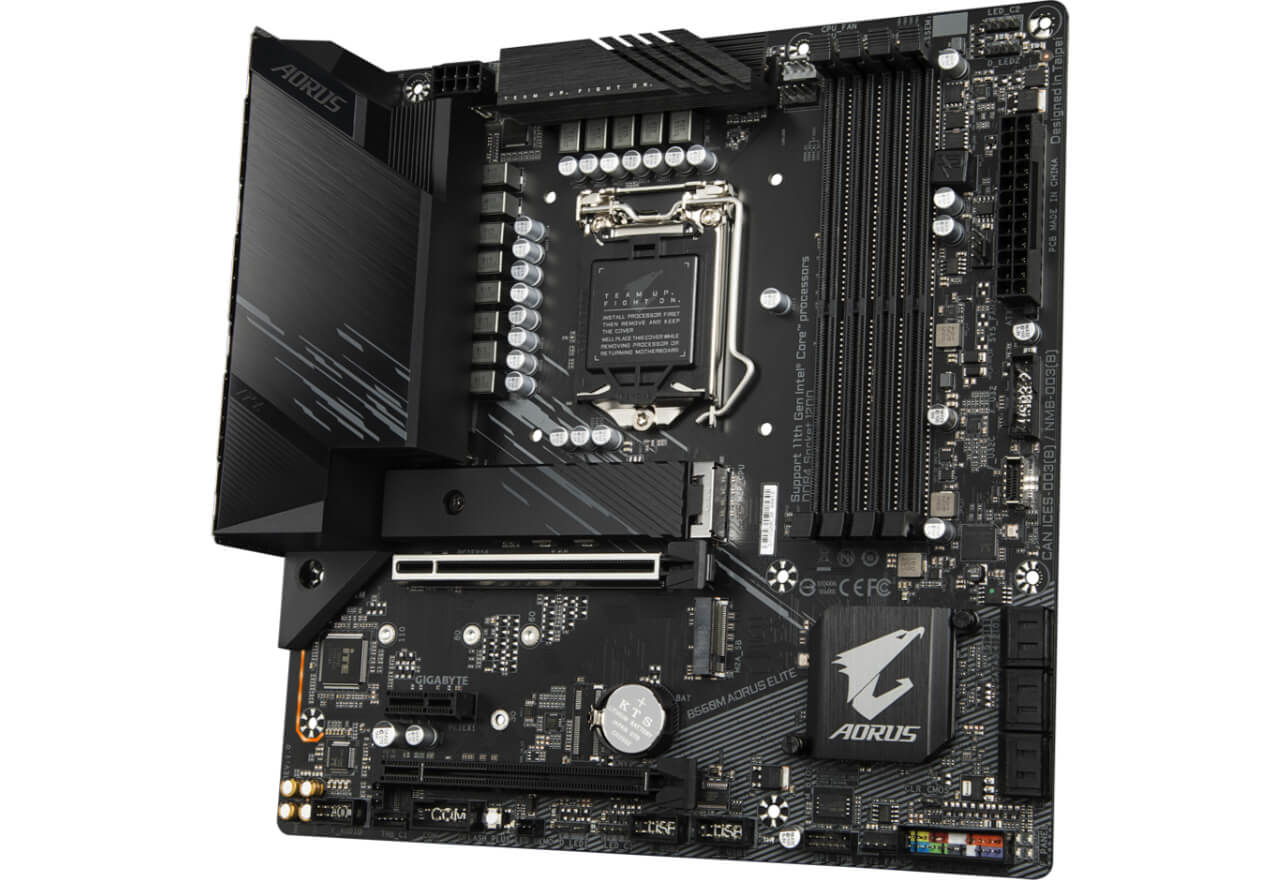

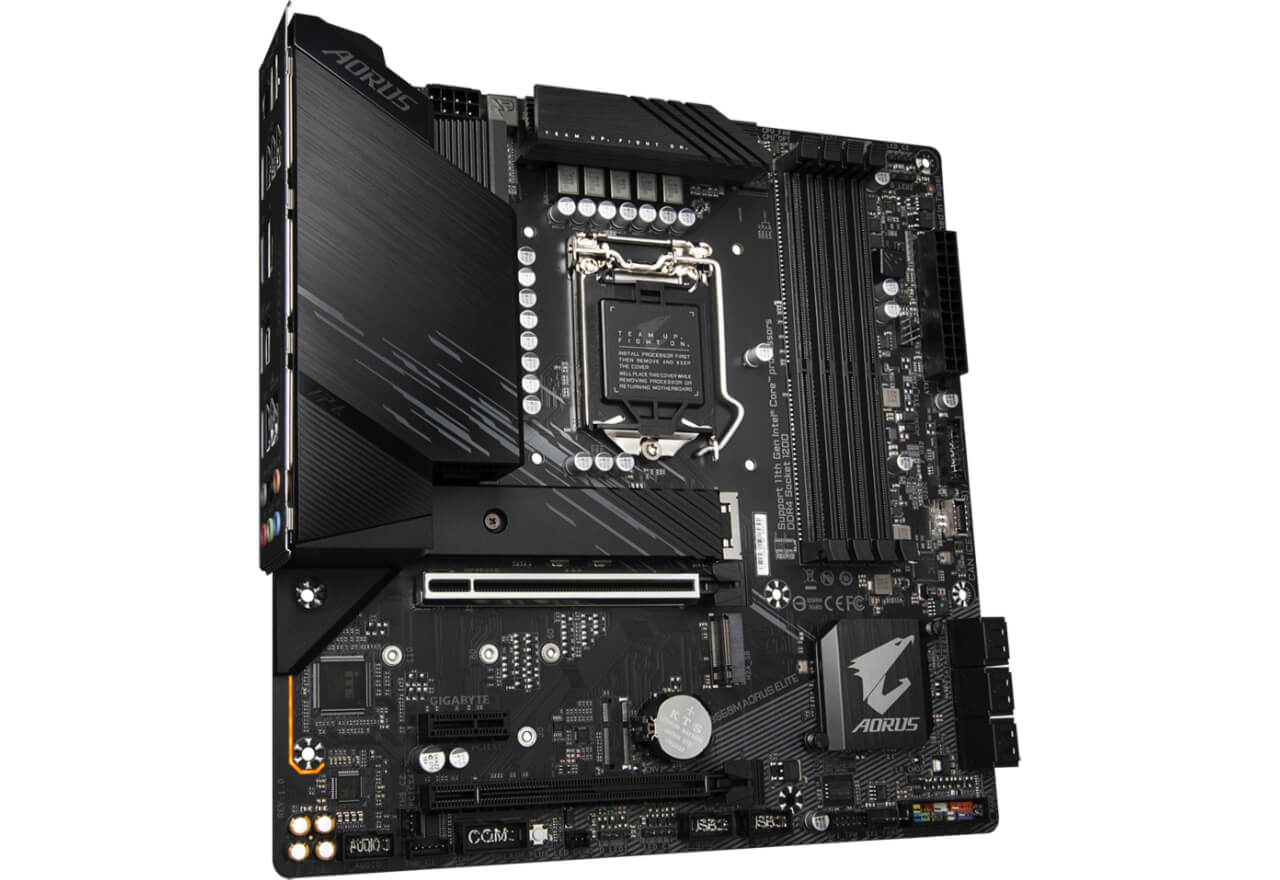

B560M AORUS ELITE
Intel B560 AORUS MicroATX マザーボード (Direct 12+1 デジタル電源フェーズ設計, PCIe 4.0 対応, 一体型 I/O バックパネル & 大型ヒートシンク搭載, PCIe 4.0 M.2 Thermal Guard 付, 2.5GbE 有線 LAN, USB 3.2 Gen.2 TYPE-C, Q-Flash Plus 搭載)
- 第 11 & 10 世代 Intel Core プロセッサー対応
- Dual チャンネル Non-ECC Unbuffered DDR4, 4 スロット搭載
- 12+1 デジタル電源フェーズ設計
- シールド強化メモリ配線搭載
- 大型ヒートシンク搭載
- 2.5GbE 有線 LAN 搭載
- 2連 M.2 スロット (NVMe PCIe 4.0/3.0 x4; 単 Thermal Guard 付)
- リア USB 3.2 Gen.2 Type-C 端子 & フロント USB 3.2 Gen.1 Type-C ヘッダピン搭載
- 一体型 I/O バックパネル搭載
- RGB FUSION 2.0 による RGB および デジタル LED テープ対応
- Smart Fan 6 搭載(マルチ温度センサー / ハイブリッド式ファン端子 / ファンストップ機能搭載)
- Q-Flash Plus 搭載
JANコード: 889523027419
- 説明
説明
説明
| 製品名 | GIGABYTE B560M AORUS ELITE Rev.1.0 |
| CPU | LGA1200 package: |
| 11th Generation Intel® Core™ i9 processors / Intel® Core™ i7 processors / Intel® Core™ i5 processors | |
| 10th Generation Intel® Core™ i9 processors / Intel® Core™ i7 processors / Intel® Core™ i5 processors / Intel® Core™ i3 processors/ Intel® Pentium® processors / Intel® Celeron® processors* | |
| * Limited to processors with 4 MB Intel® Smart Cache, Intel® Celeron® G5xx5 family. | |
| L3 cache varies with CPU | |
| チップセット | Intel® B560 Express Chipset |
| メモリー | 11th Generation Intel® Core™ i9/i7/i5 processors: |
| Support for DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz memory modules | |
| 10th Generation Intel® Core™ i9/i7 processors: | |
| Support for DDR4 2933/2666/2400/2133 MHz memory modules | |
| 10th Generation Intel® Core™ i5/i3 /Pentium®/Celeron® processors: | |
| Support for DDR4 2666/2400/2133 MHz memory modules | |
| 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory | |
| Dual channel memory architecture | |
| Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) | |
| Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules | |
| Support for Extreme Memory Profile (XMP) memory modules | |
| 内蔵グラフィック | Integrated Graphics Processor-Intel® HD Graphics support: |
| 1 x HDMI port, supporting a maximum resolution of 4096×2160@30 Hz | |
| * Support for HDMI 1.4 version and HDCP 2.3. | |
| 1 x DisplayPort, supporting a maximum resolution of 4096×2304@60 Hz | |
| * Support for DisplayPort 1.2 version, HDCP 2.3 | |
| (Graphics specifications may vary depending on CPU support.) | |
| オーディオ | Realtek® Audio codec |
| High Definition Audio | |
| 2/4/5.1/7.1-channel | |
| LAN | Realtek®2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit) |
| 拡張スロット | 1 x PCI Express x16 slot, running at x16 (PCIEX16) |
| * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. | |
| (The PCIEX16 slot conforms to PCI Express 4.0 standard.)* | |
| *Supported by 11th Generation processors only. | |
| 1 x PCI Express x16 slot, running at x4 (PCIEX4) | |
| 1 x PCI Express x1 slot | |
| (The PCIEX4 and PCIEX1 slots conform to PCI Express 3.0 standard.) | |
| マルチグラフィックステクノロジー | Support for AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™ technologies |
| ストレージインターフェース | CPU: |
| 1 x M.2 connector (Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2P_CPU)* | |
| * Supported by 11th Generation processors only. | |
| Chipset: | |
| 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 SATA and PCIe 3.0 x4/x2 SSD support) (M2A_SB) | |
| 6 x SATA 6Gb/s connectors | |
| Intel® Optane™ Memory Ready | |
| USB | Chipset: |
| 1 x USB Type-C® port on the back panel, with USB 3.2 Gen2 support | |
| 1 x USB 3.2 Gen2 Type-A ports (red) on the back panel | |
| 3 x USB 3.2 Gen1 ports (2 ports on the back panel, 1 port available through the internal USB header) | |
| 2 x USB 2.0/1.1 ports on the back panel | |
| Chipset+USB 3.2 Gen 1 Hub: | |
| 1 x USB Type-C® port with USB 3.2 Gen1 support, available through the internal USB header | |
| 2 x USB 3.2 Gen1 ports available through the internal USB header | |
| Chipset+ 2 USB 2.0 Hubs: | |
| 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers) | |
| 内部入出力コネクタ | 1 x 24-pin ATX main power connector |
| 1 x 8-pin ATX 12V power connector | |
| 1 x CPU fan header | |
| 1 x water cooling CPU fan header | |
| 3 x system fan headers | |
| 2 x addressable LED strip headers | |
| 2 x RGB LED strip headers | |
| 6 x SATA 6Gb/s connectors | |
| 2 x M.2 Socket 3 connectors | |
| 1 x front panel header | |
| 1 x front panel audio header | |
| 1 x USB Type-C® header, with USB 3.2 Gen 1 support | |
| 1 x USB 3.2 Gen 1 header | |
| 2 x USB 2.0/1.1 headers | |
| 2 x Thunderbolt™ add-in card connectors | |
| 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) | |
| 1 x serial port header | |
| 1 x Clear CMOS jumper | |
| 1 x Q-Flash Plus button | |
| ＊All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W. | |
| バックパネルコネクタ | 1 x PS/2 keyboard/mouse port |
| 1 x USB Type-C® port, with USB 3.2 Gen2 support | |
| 1 x USB 3.2 Gen2 Type-A port (red) | |
| 2 x USB 3.2 Gen1 ports | |
| 6 x USB 2.0/1.1 ports | |
| 1 x DisplayPort | |
| 1 x HDMI port | |
| 1 x RJ-45 port | |
| 6 x audio jacks | |
| I/O コントローラー | iTE® I/O Controller Chip |
| ハードウェアモニター | Voltage detection |
| Temperature detection | |
| Fan speed detection | |
| Water cooling flow rate detection | |
| Fan fail warning | |
| Fan speed control | |
| * Whether the fan speed control function is supported will depend on the cooler you install. | |
| BIOS | 1 x 256 Mbit flash |
| Use of licensed AMI UEFI BIOS | |
| PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 | |
| 特徴 | Support for APP Center |
| * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. | |
| @BIOS | |
| EasyTune | |
| Fast Boot | |
| Game Boost | |
| ON/OFF Charge | |
| RGB Fusion | |
| Smart Backup | |
| System Information Viewer | |
| Support for Q-Flash Plus | |
| Support for Q-Flash | |
| Support for Xpress Install | |
| バンドルソフトウェア | Norton® Internet Security (OEM version) |
| Realtek® 8125 Gaming LAN Bandwidth Control Utility | |
| オペレーティングシステム | Support for Windows 10 64-bit |
| フォームファクター | Micro ATX Form Factor; 24.4cm x 24.4cm |
| 型番 | B560M AORUS ELITE Rev.1.0 |
| JANコード | 0889523027417 |
| 製品コード | MB5282 |
| 発売時期 | 2021年 3月19日 |
