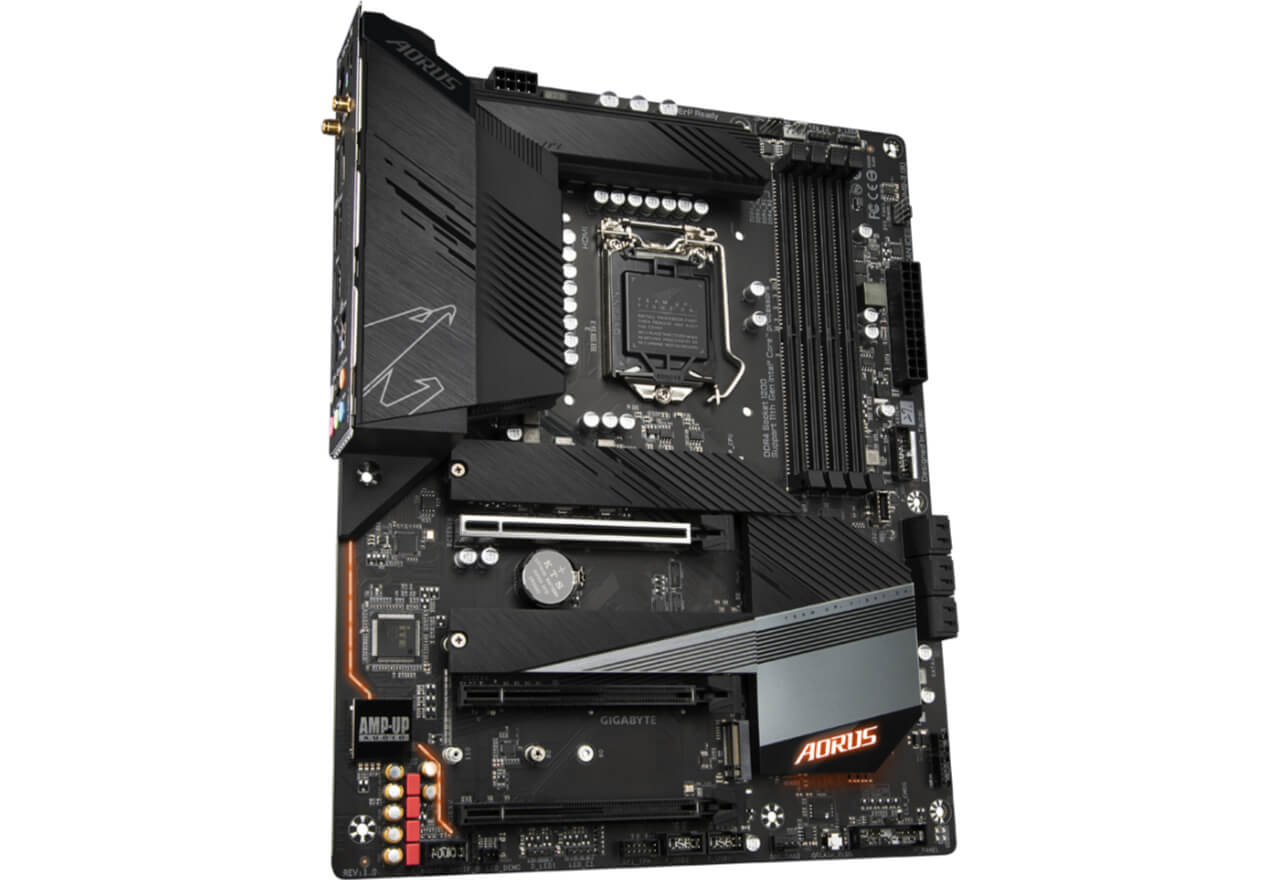

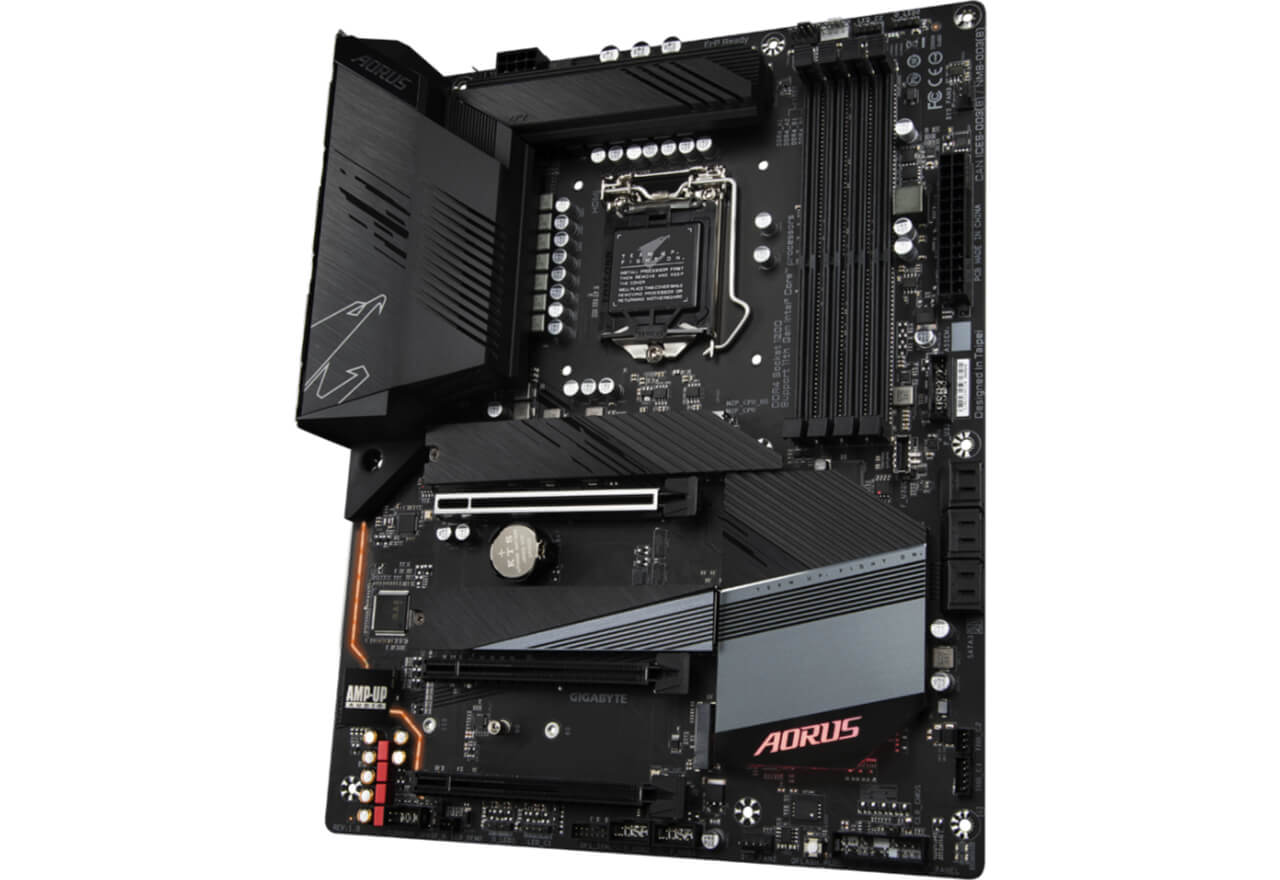

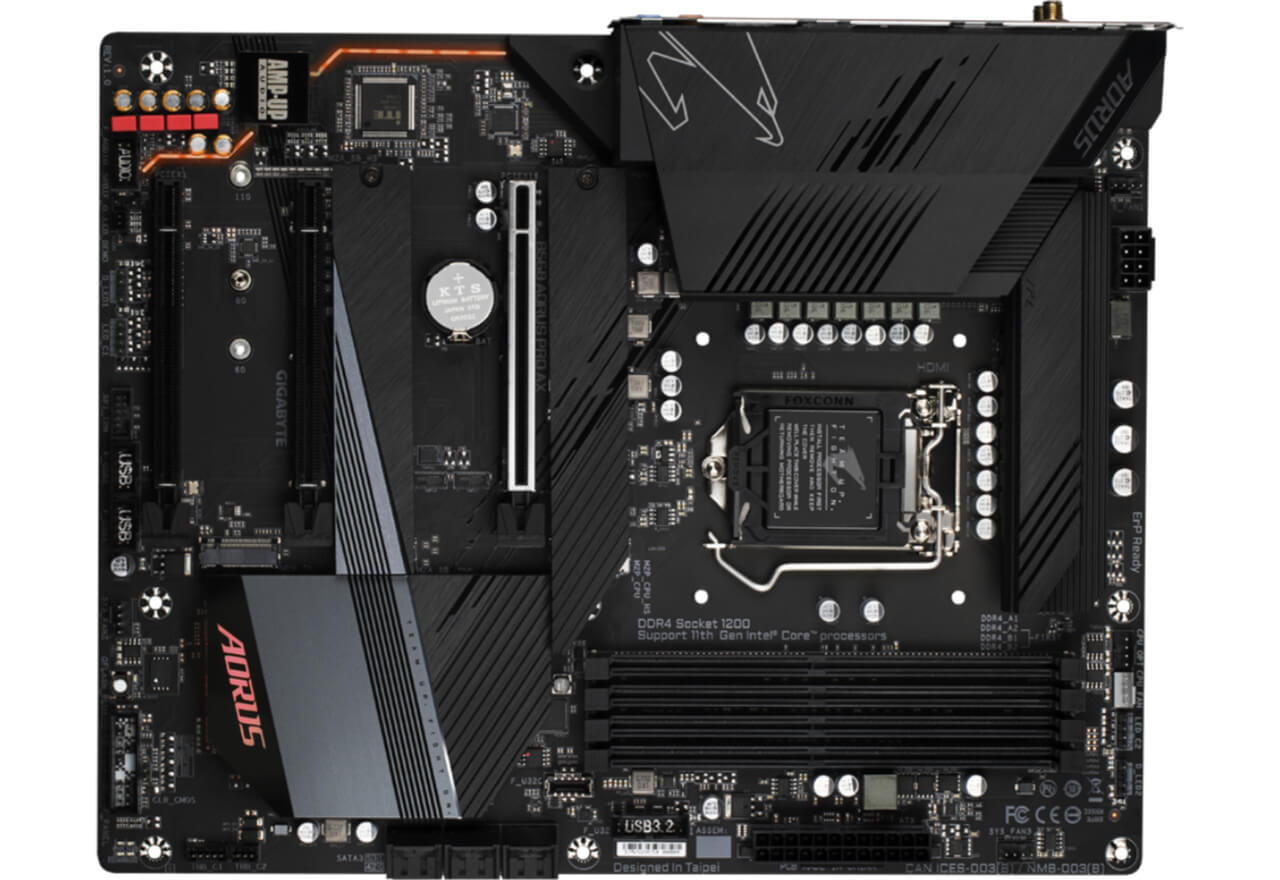

B560 AORUS PRO AX
ntel B560 AORUS ATX マザーボード（Direct 12+1 デジタル電源フェーズ設計, PCIe 4.0 対応, 大型ヒートシンク, PCIe 4.0 M.2 Thermal Guard 付, Intel 2.5GbE 有線 LAN, Intel WiFi 6 802.11ax 無線 LAN, ALC4080 オーディオ, リア USB 3.2 Gen.2×2 Type-C, RGB FUSION 2.0, Q-Flash Plus搭載）
- 第 11 & 10 世代 Intel Core プロセッサー対応
- Dual チャンネル Non-ECC Unbuffered DDR4, 4 スロット搭載
- 12+1 デジタル電源フェーズ設計 (50A DrMOS)
- シールド強化メモリ配線搭載
- 大型ヒートシンク搭載
- Intel WiFi 6 802.11ax 無線 WIFI & BT5 搭載
- Intel 2.5GbE 有線 LAN 搭載
- 3連 M.2 スロット (NVMe PCIe 4.0/3.0 x4; 2連 Thermal Guard 付)
- SuperSpeed USB 3.2 Gen.2×2 Type-C 端子搭載
- フロントパネル用 USB3.2 Gen.1 Type-C 端子搭載
- 一体型 I/O バックパネル搭載
- RGB FUSION 2.0 による RGB および デジタル LED テープ対応
- Smart Fan 6 搭載(マルチ温度センサー / ハイブリッド式ファン端子 / ファンストップ機能搭載)
- Q-Flash Plus 搭載
JANコード: 0889523026977
- 説明
説明
説明
| 製品名 | GIGABYTE B560 AORUS PRO AX Rev.1.0 |
| CPU | LGA1200 package: |
| 11th Generation Intel® Core™ i9 processors / Intel® Core™ i7 processors / Intel® Core™ i5 processors | |
| 10th Generation Intel® Core™ i9 processors / Intel® Core™ i7 processors / Intel® Core™ i5 processors / Intel® Core™ i3 processors/ Intel® Pentium® processors / Intel® Celeron® processors* | |
| * Limited to processors with 4 MB Intel® Smart Cache, Intel® Celeron® G5xx5 family. | |
| L3 cache varies with CPU | |
| チップセット | Intel® B560 Express Chipset |
| メモリー | 11th Generation Intel® Core™ i9/i7/i5 processors: |
| Support for DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz memory modules | |
| 10th Generation Intel® Core™ i9/i7 processors: | |
| Support for DDR4 2933/2666/2400/2133 MHz memory modules | |
| 10th Generation Intel® Core™ i5/i3 /Pentium®/Celeron® processors: | |
| Support for DDR4 2666/2400/2133 MHz memory modules | |
| 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory | |
| Dual channel memory architecture | |
| Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) | |
| Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules | |
| Support for Extreme Memory Profile (XMP) memory modules | |
| 内蔵グラフィック | Integrated Graphics Processor-Intel® HD Graphics support: |
| 1 x DisplayPort, supporting a maximum resolution of 4096×2304@60 Hz | |
| * Support for DisplayPort 1.2 version and HDCP 2.3 | |
| 1 x HDMI port, supporting a maximum resolution of 4096×2160@30 Hz | |
| * Support for HDMI 1.4 version and HDCP 2.3. | |
| (Graphics specifications may vary depending on CPU support.) | |
| オーディオ | Realtek® ALC4080 codec |
| High Definition Audio | |
| 2/4/5.1/7.1-channel | |
| Support for S/PDIF Out | |
| LAN | Intel® 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit) |
| Wireless Communication module | Intel® Wi-Fi 6 AX200 |
| Wi-Fi 802.11a/b/g/n/ac/ax, supporting 2.4/5 GHz Dual-Band | |
| BLUETOOTH 5.1 | |
| Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate | |
| * Actual data rate may vary depending on environment and equipment. | |
| 拡張スロット | 1 x PCI Express x16 slot, running at x16 (PCIEX16) |
| * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. | |
| (The PCIEX16 slot conforms to PCI Express 4.0 standard.)* | |
| * Supported by 11th Generation processors only. | |
| 1 x PCI Express x16 slot, running at x4 (PCIEX4) | |
| 1 x PCI Express x16 slot, running at x1 (PCIEX1) | |
| (The PCIEX4 and PCIEX1 slots conform to PCI Express 3.0 standard.) | |
| マルチグラフィックステクノロジー | Support for AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™ technologies |
| ストレージインターフェース | CPU: |
| 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2P_CPU)* | |
| * Supported by 11th Generation processors only. | |
| Chipset: | |
| 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 SATA and PCIe 3.0 x4/x2 SSD support)(M2A_SB) | |
| 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 3.0 x4/x2 SSD support) (M2B_SB) | |
| 6 x SATA 6Gb/s connectors | |
| Intel® Optane™ Memory Ready | |
| USB | Chipset: |
| 1 x USB Type-C® port on the back panel, with USB 3.2 Gen 2×2 support | |
| 1 x USB Type-C® port with USB 3.2 Gen 1 support, available through the internal USB header | |
| 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel | |
| 2 x USB 2.0/1.1 ports on the back panel | |
| Chipset+2 USB 3.2 Gen 1 Hubs: | |
| 6 x USB 3.2 Gen 1 ports (4 ports on the back panel, 2 ports available through the internal USB header) | |
| Chipset+1 USB 2.0 Hub: | |
| 4 x USB 2.0/1.1 ports available through the internal USB headers | |
| 内部入出力コネクタ | 1 x 24-pin ATX main power connector |
| 1 x 8-pin ATX 12V power connector | |
| 1 x CPU fan header | |
| 1 x water cooling CPU fan header | |
| 3 x system fan headers | |
| 2 x addressable LED strip headers | |
| 2 x RGB LED strip headers | |
| 3 x M.2 Socket 3 connectors | |
| 6 x SATA 6Gb/s connectors | |
| 1 x front panel header | |
| 1 x front panel audio header | |
| 1 x USB Type-C® header, with USB 3.2 Gen 1 support | |
| 1 x USB 3.2 Gen 1 header | |
| 2 x USB 2.0/1.1 headers | |
| 1 x S/PDIF Out header | |
| 2 x Thunderbolt™ add-in card connectors | |
| 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) | |
| 1 x Clear CMOS jumper | |
| 1 x Q-Flash Plus button | |
| ＊All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W. | |

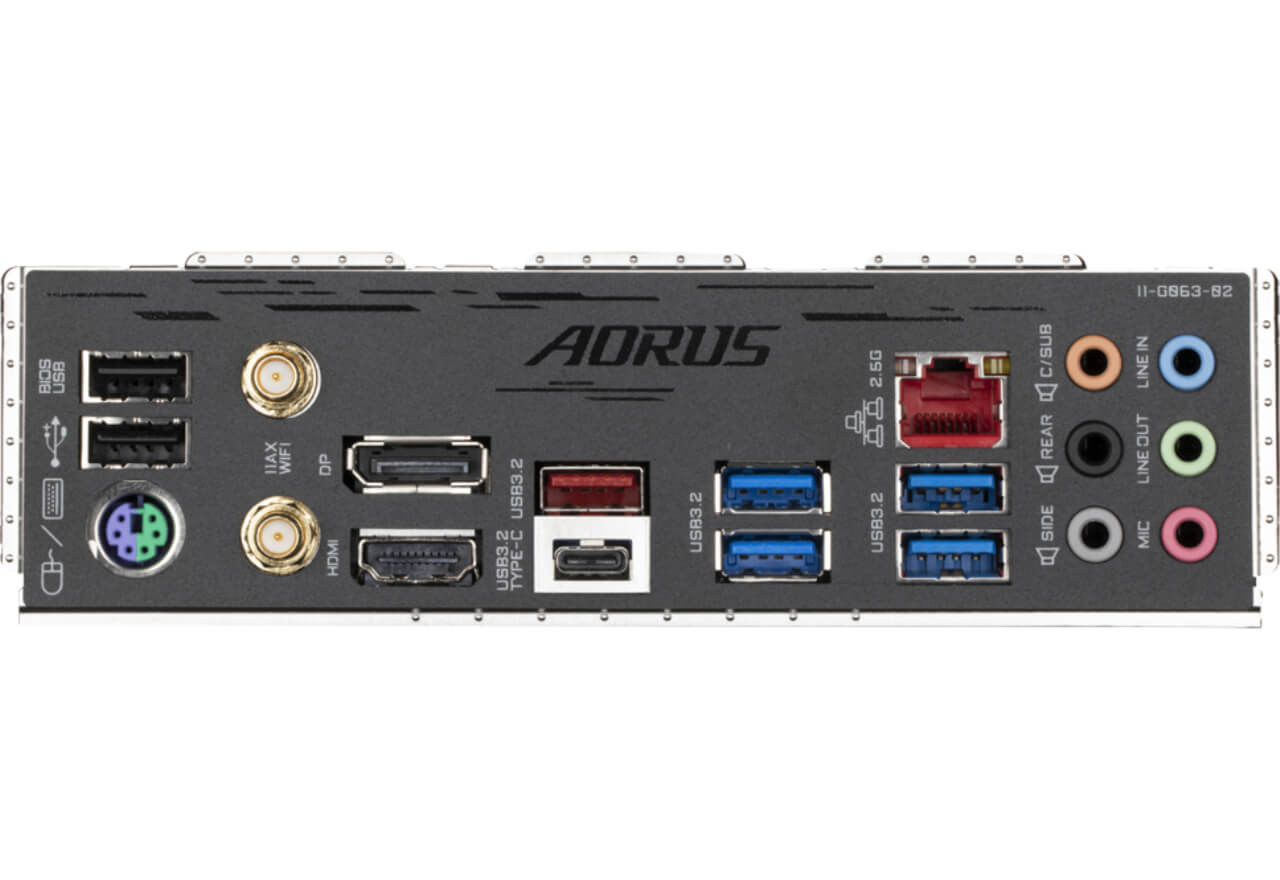

| バックパネルコネクタ | 1 x PS/2 keyboard/mouse port |
| 1 x DisplayPort | |
| 1 x HDMI port | |
| 2 x SMA antenna connectors (2T2R) | |
| 1 x USB Type-C® port, with USB 3.2 Gen 2×2 support | |
| 1 x USB 3.2 Gen 2 Type-A port (red) | |
| 4 x USB 3.2 Gen 1 ports | |
| 2 x USB 2.0/1.1 ports | |
| 1 x RJ-45 port | |
| 6 x audio jacks | |
| I/O コントローラー | iTE® I/O Controller Chip |
| ハードウェアモニター | Voltage detection |
| Temperature detection | |
| Fan speed detection | |
| Water cooling flow rate detection | |
| Fan fail warning | |
| Fan speed control | |
| * Whether the fan speed control function is supported will depend on the fan you install. | |
| BIOS | 1 x 256 Mbit flash |
| Use of licensed AMI UEFI BIOS | |
| PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 | |
| 特徴 | Support for APP Center |
| * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. | |
| @BIOS | |
| EasyTune | |
| Fast Boot | |
| Game Boost | |
| ON/OFF Charge | |
| RGB Fusion | |
| Smart Backup | |
| System Information Viewer | |
| Support for Q-Flash Plus | |
| Support for Q-Flash | |
| Support for Xpress Install | |
| バンドルソフトウェア | Norton® Internet Security (OEM version) |
| cFosSpeed | |
| オペレーティングシステム | Support for Windows 10 64-bit |
| フォームファクター | ATX Form Factor; 30.5cm x 24.4cm |
| 型番 | B560 AORUS PRO AX Rev.1.0 |
| JANコード | 0889523026977 |
| 製品コード | MB5279 |
| 発売時期 | 2021年 3月19日 |
※ 記載された製品名、社名等は各社の商標または登録商標です。
※ 仕様、外観など改良のため、予告なく変更する場合があります。
※ 製品に付属・対応する各種ソフトウェアがある場合、予告なく提供を終了することがあります。提供が終了された各種ソフトウェアについての問い合わせにはお応えできない場合がありますので予めご了承ください。
