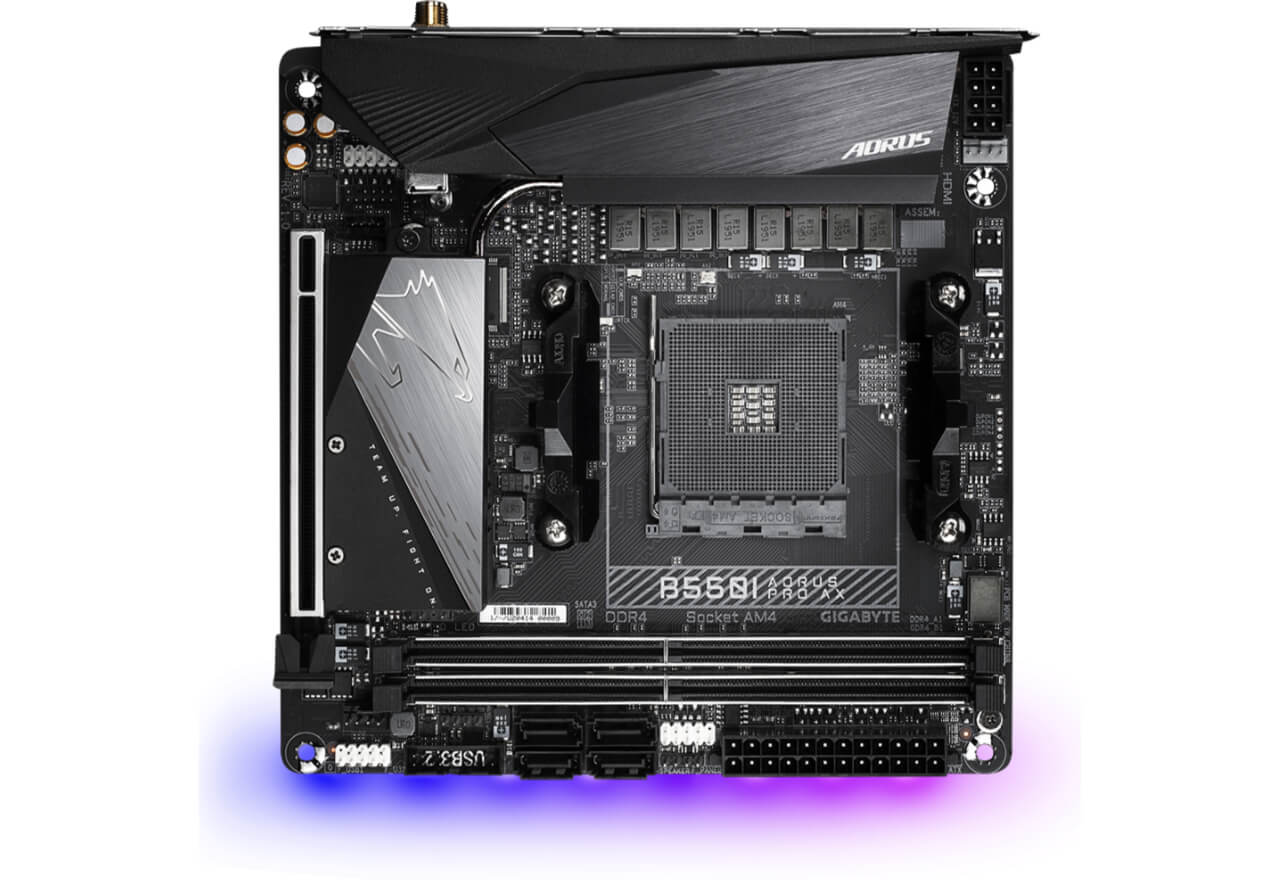

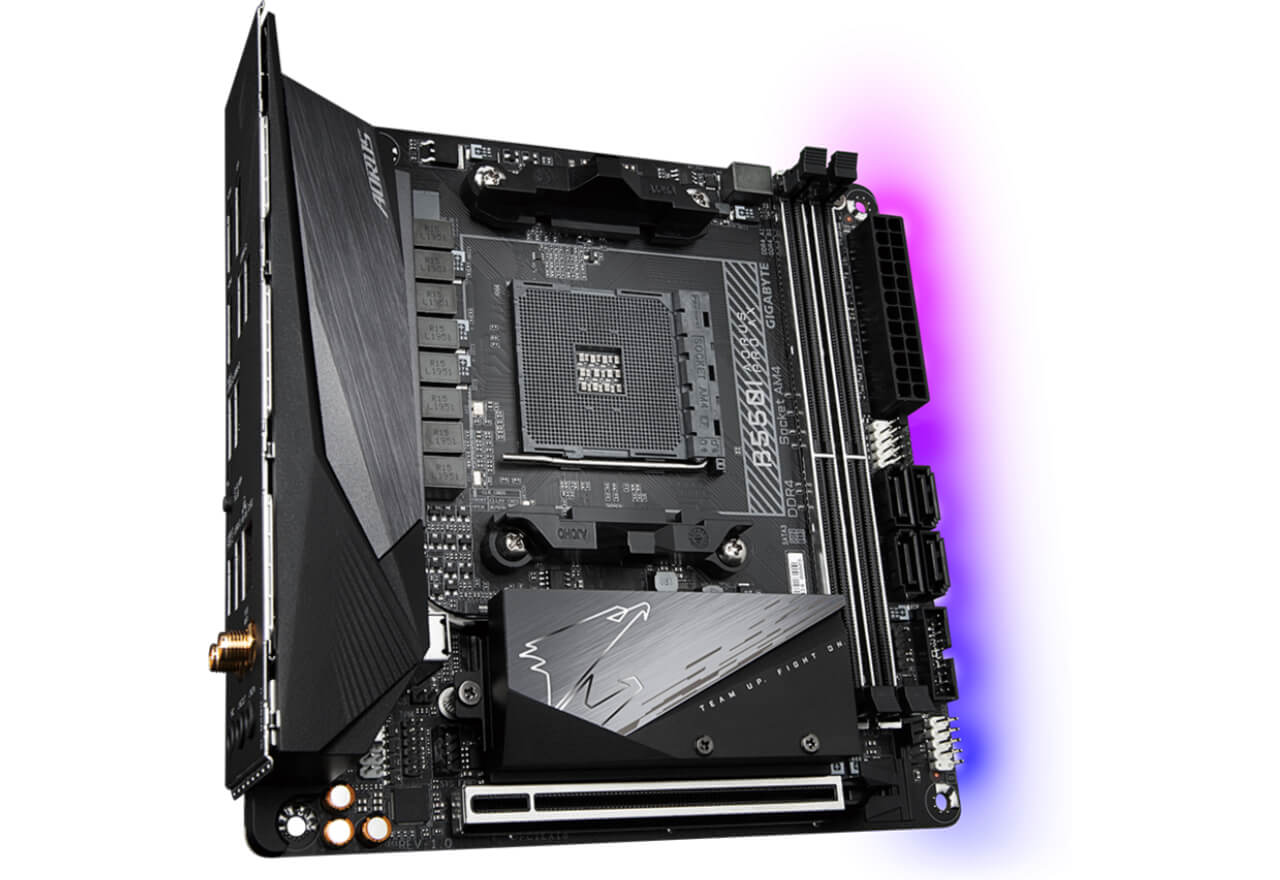

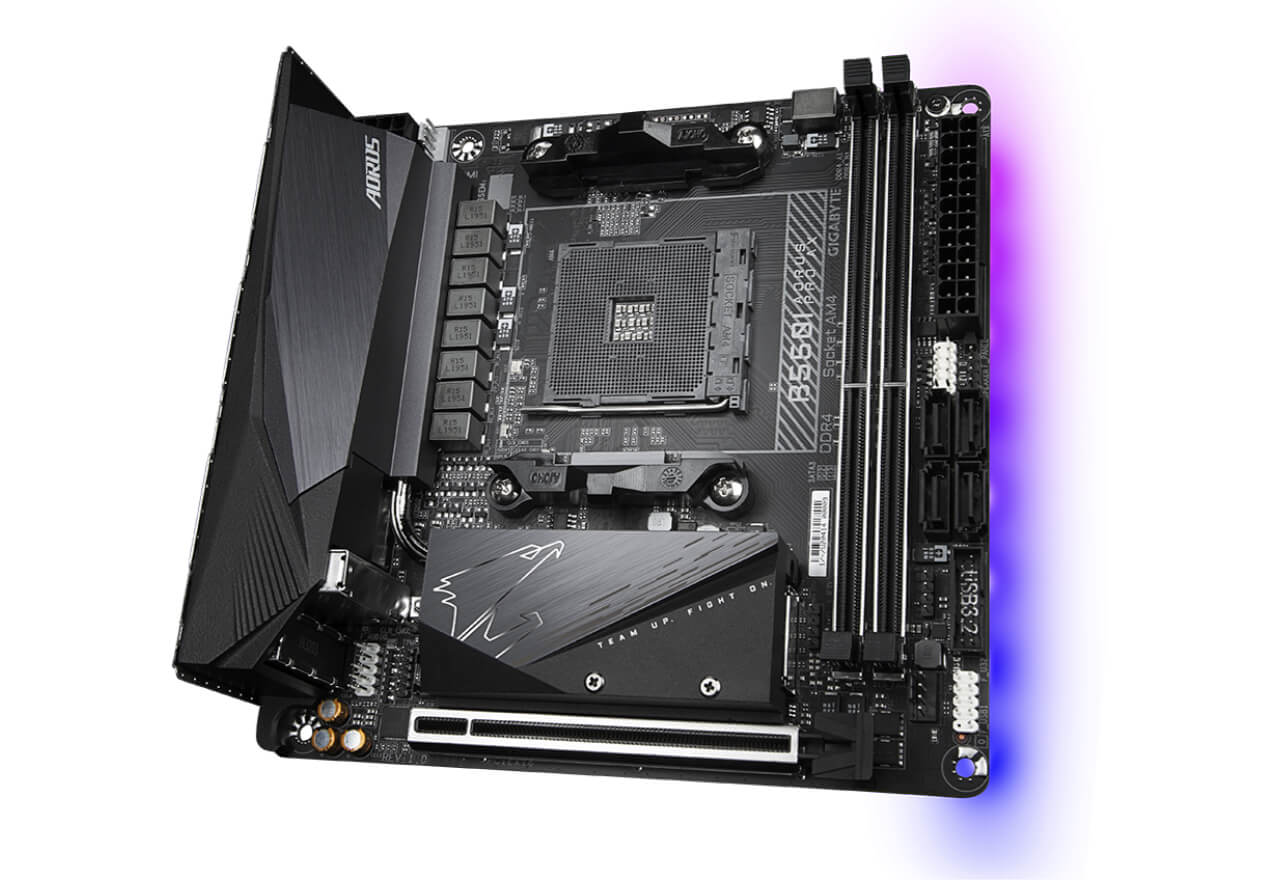

B550I AORUS PRO AX
AMD B550 AORUS Mini-ITX マザーボード(Direct 6+2 デジタル電源フェーズ設計, 大型ヒートシンク, 放熱性裏面ベースプレート, 2連 PCIe 4.0 / 3.0 M.2, Intel WiFi 6 802.11ax 無線 LAN, 2.5GbE 有線 LAN, Q-Flash Plus 搭載)
- AMD Ryzen 5000 シリーズ / Ryzen 5000 G シリーズ / 第3 世代 Ryzen / 第3世代 Ryzen with Radeon Graphics プロセッサー対応
- Dual チャンネル ECC / Non-ECC Unbuffered DDR4, 2 スロット搭載
- Direct 6+2 デジタル電源フェーズ設計 (90A Smart Power Stage; SPS)
- 大型ヒートシンク & 放熱性裏面ベースプレート搭載
- Ultra Durable™ PCIe 4.0 x16 スロット
- 2連 M.2 スロット (NVMe PCIe 4.0 / 3.0 x4; 単 Thermal Guard 付)
- Intel® WiFi 6 802.11ax 無線 LAN & BT 5 搭載
- ALC1220-VB AMP-UP オーディオ (Nichicon 音響コンデンサ付)
- 2.5GbE 有線 LAN 搭載
- USB 3.2 Gen.2 Type-C & DisplayPort + 2連 HDMI 搭載
- RGB FUSION 2.0 による RGB および デジタル LED テープ対応
- Smart Fan 5 搭載(マルチ温度センサー / ハイブリッド式ファン端子 / ファンストップ機能搭載)
- Q-Flash Plus 搭載
- 一体型 I/O バックパネル搭載
JANコード: 0889523022986
- 説明
説明
説明
| 製品名 | GIGABYTE B550I AORUS PRO AX |
| CPU | AMD Socket AM4, support for: AMD Socket AM4, support for: AMD Ryzen™ 5000 Series/ Ryzen 5000 G-Series/ 3rd Gen Ryzen™ and 3rd Gen Ryzen™ with Radeon™ Graphics Processors |
| チップセット | AMD B550 |
| メモリー | 2 x DDR4 DIMM sockets supporting up to 64 GB (32 GB single DIMM capacity) of system memory |
| AMD Ryzen™ 5000 series Processors/ 3rd Gen AMD Ryzen™ Processors: | |
| Support for DDR4 5100(O.C.) / 5000(O.C.) /4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz memory modules | |
| 3rd Gen AMD Ryzen™ with Radeon™ Graphics processors: | |
| Support for DDR4 5300(O.C.)/5200(O.C.)/5000(O.C.)/4866(O.C.)/4600(O.C.)/4400(O.C.)/4000(O.C.)/3600(O.C.)/3333(O.C.)/3200/2933/2667/2400/2133 MHz memory modules | |
| Dual channel memory architecture | |
| Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules | |
| Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules | |
| Support for Extreme Memory Profile (XMP) memory modules | |
| 内蔵グラフィック | Integrated in the New Generation AMD Ryzen™ with Radeon™ Graphics processors: |
| 1 x DisplayPort, supporting a maximum resolution of 5120×2880@60 Hz | |
| * Support for DisplayPort 1.4 version, HDCP 2.3, and HDR. | |
| 2 x HDMI ports, supporting a maximum resolution of 4096×2160@60 Hz | |
| * Support for HDMI 2.1 version, HDCP 2.3, and HDR. | |
| Support for up to 3 displays at the same time | |
| Maximum shared memory of 16 GB | |
| オーディオ | Realtek® ALC1220-VB codec |
| * The back panel line out jack supports DSD audio. | |
| High Definition Audio | |
| 2/4/5.1/7.1-channel | |
| * To configure 7.1-channel audio, you have to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver. | |
| LAN | Realtek® 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit) |
| Wireless Communication module | Intel® Wi-Fi 6 AX200 |
| WIFI a, b, g, n, ac with wave 2 features, ax, supporting 2.4/5 GHz Dual-Band | |
| BLUETOOTH 5 | |
| Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate | |
| * Actual data rate may vary depending on environment and equipment. | |
| 拡張スロット | 1 x PCI Express x16 slot (PCIEX16), integrated in the CPU: |
| 3rd Generation AMD Ryzen™ processors support PCIe 4.0 x16 mode | |
| New Generation AMD Ryzen™ with Radeon™ Graphics processors support PCIe 3.0 x16 mode | |
| ストレージインターフェース | 1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2260/2280 SSDs: |
| – 3rd Generation AMD Ryzen™ processors support SATA and PCIe 4.0 x4/x2 SSDs | |
| – New Generation AMD Ryzen™ with Radeon™ Graphics processors support SATA and PCIe 3.0 x4/x2 SSDs | |
| 1 x M.2 connector (M2B_SB) on the back of the motherboard, integrated in the Chipset, supporting Socket 3, M key, type 2260/2280 SSDs: | |
| – Supporting SATA and PCIe 3.0 x4/x2 SSDs | |
| 4 x SATA 6Gb/s connectors, integrated in the Chipset: | |
| – Support for RAID 0, RAID 1, and RAID 10 | |
| USB | CPU: |
| 4 x USB 3.2 Gen 1 ports on the back panel | |
| Chipset: | |
| 1 x USB Type-C™ port on the back panel, with USB 3.2 Gen 2 support | |
| 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel | |
| 2 x USB 3.2 Gen 1 ports available through the internal USB header | |
| 2 x USB 2.0/1.1 ports available through the internal USB header | |
| 内部入出力コネクタ | 1 x 24-pin ATX main power connector |
| 1 x 8-pin ATX 12V power connector | |
| 1 x CPU fan header | |
| 2 x system fan headers | |
| 1 x addressable LED strip header | |
| 1 x RGB LED strip header | |
| 4 x SATA 6Gb/s connectors | |
| 2 x M.2 Socket 3 connectors | |
| 1 x front panel header | |
| 1 x front panel audio header | |
| 1 x speaker header | |
| 1 x USB 3.2 Gen 1 header | |
| 1 x USB 2.0/1.1 header | |
| 1 x Trusted Platform Module (TPM) header (2×6 pin, for the GC-TPM2.0_S module only) | |
| 1 x Clear CMOS jumper | |
| ＊All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W. | |

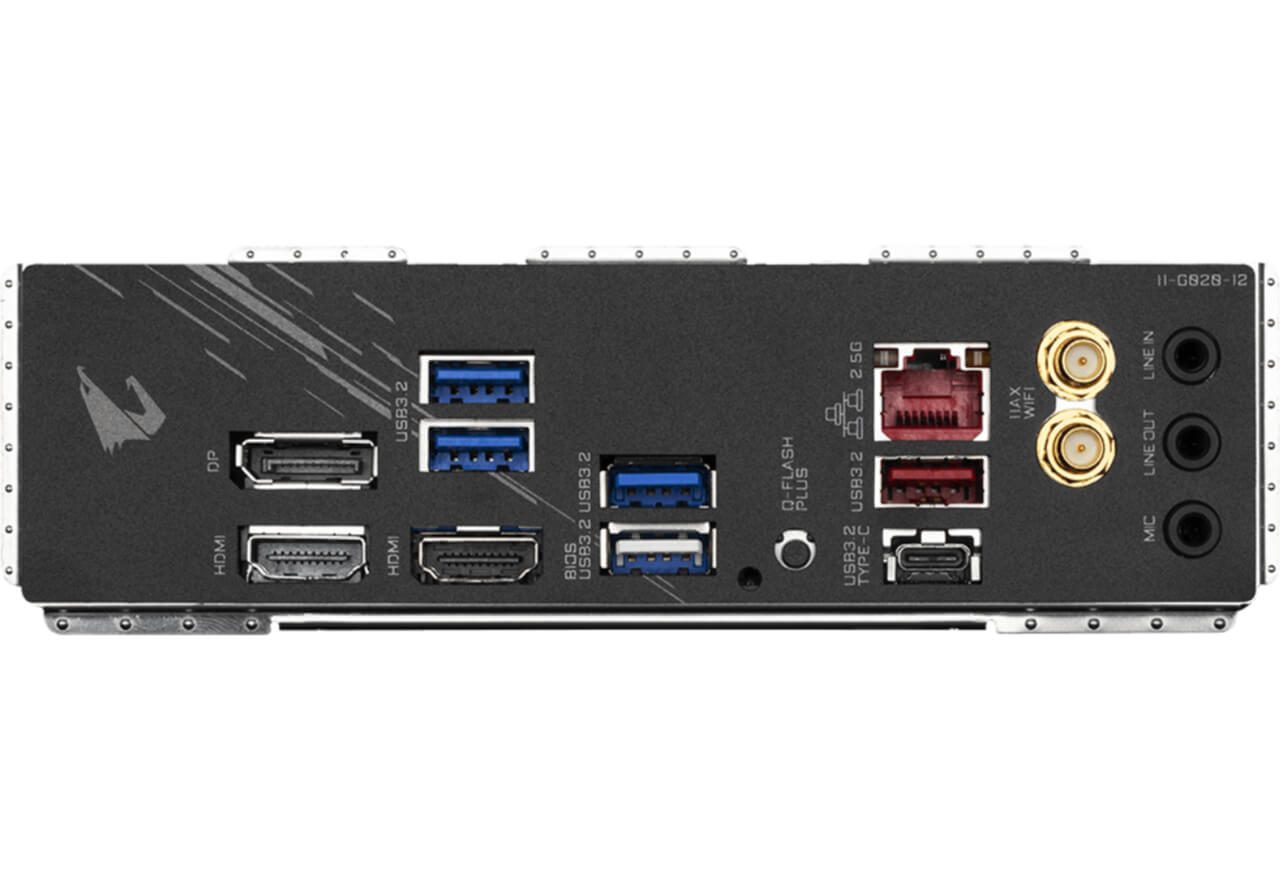

| バックパネルコネクタ | 1 x DisplayPort |
| 2 x HDMI ports | |
| 1 x USB 3.2 Gen 2 Type-A port (red) | |
| 4 x USB 3.2 Gen 1 ports | |
| 1 x USB Type-C™ port, with USB 3.2 Gen 2 support | |
| 1 x Q-Flash Plus button | |
| 1 x RJ-45 port | |
| 2 x SMA antenna connectors (2T2R) | |
| 3 x audio jacks | |
| I/O コントローラー | iTE® I/O Controller Chip |
| ハードウェアモニター | Voltage detection |
| Temperature detection | |
| Fan speed detection | |
| Overheating warning | |
| Fan fail warning | |
| Fan speed control | |
| * Whether the fan speed control function is supported will depend on the cooler you install. | |
| BIOS | 1 x 256 Mbit flash |
| Use of licensed AMI UEFI BIOS | |
| PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 | |
| 特徴 | Support for APP Center |
| * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. | |
| @BIOS | |
| EasyTune | |
| Fast Boot | |
| Game Boost | |
| ON/OFF Charge | |
| RGB Fusion | |
| Smart Backup | |
| System Information Viewer | |
| Support for Q-Flash Plus | |
| Support for Q-Flash | |
| Support for Xpress Install | |
| バンドルソフトウェア | Norton® Internet Security (OEM version) |
| XSplit Gamecaster + Broadcaster (12 months license) | |
| Realtek® 8125 Gaming LAN Bandwidth Control Utility | |
| オペレーティングシステム | Support for Windows 10 64-bit |
| フォームファクター | Mini-ITX Form Factor; 17.0cm x 17.0cm |
| 型番 | B550I AORUS PRO AX |
| JANコード | 0889523022986 |
| 製品コード | MB4998 |
| 発売時期 | 2020年 6月26日 |
※ 記載された製品名、社名等は各社の商標または登録商標です。
※ 仕様、外観など改良のため、予告なく変更する場合があります。
※ 製品に付属・対応する各種ソフトウェアがある場合、予告なく提供を終了することがあります。提供が終了された各種ソフトウェアについての問い合わせにはお応えできない場合がありますので予めご了承ください。
